Bánh răng côn modul là loại bánh răng có bề mặt răng nằm trên một hình nón, thường được sử dụng để truyền động giữa hai trục cắt nhau, phổ biến là góc 90°. Khác với bánh răng trụ, bánh răng côn modul được tính toán và gia công theo thông số modul (m) – đơn vị thể hiện kích thước răng bánh răng. Modul quyết định đến đường kính vòng chia, độ lớn răng và khả năng chịu tải.
Trong ngành cơ khí chế tạo máy, bánh răng côn modul được ứng dụng rộng rãi trong các hệ thống hộp số, truyền động công nghiệp, cơ cấu máy công cụ và các thiết bị đặc thù yêu cầu sự thay đổi hướng quay.
Cấu tạo và nguyên lý hoạt động
Bánh răng côn modul gồm các bộ phận chính:
Vành răng (Gear Teeth): Phần chịu lực và truyền mô-men xoắn, được gia công chính xác theo modul.
Lõi (Hub): Nối bánh răng với trục, thường có then hoa hoặc then bằng.
Bề mặt hình nón (Pitch Cone): Xác định hình dáng và góc nghiêng của răng.
Nguyên lý hoạt động: Khi một bánh răng côn quay, các răng của nó ăn khớp với răng của bánh răng côn khác, truyền mô-men xoắn từ trục này sang trục kia theo một góc xác định. Modul và góc côn quyết định độ chính xác và hiệu suất truyền động.
Phân loại bánh răng côn modul
Dựa trên hình dạng răng và phương pháp gia công, bánh răng côn modul được chia thành:
Bánh răng côn răng thẳng (Straight Bevel Gear)
Răng thẳng, dễ gia công, chi phí thấp.
Dùng cho tốc độ thấp và tải nhẹ.
Bánh răng côn răng xoắn (Spiral Bevel Gear)
Răng cong dạng xoắn, ăn khớp êm hơn, chịu tải tốt.
Thích hợp cho tốc độ cao.
Bánh răng côn hypoid
Bánh răng côn Zerol
Ý nghĩa của modul trong thiết kế bánh răng côn
Modul (m) là thông số quan trọng nhất khi thiết kế bánh răng côn, tính theo công thức:
m=d/z
Trong đó:
Ý nghĩa modul:
Modul càng lớn ⇒ răng to ⇒ khả năng chịu tải lớn, nhưng tốc độ giới hạn.
Modul nhỏ ⇒ răng nhỏ ⇒ tốc độ cao nhưng chịu tải thấp.
Modul phải đồng bộ giữa các bánh răng ăn khớp để đảm bảo truyền động chính xác.
Ưu điểm và ứng dụng của bánh răng côn modul
Ưu điểm:
Truyền mô-men xoắn giữa các trục cắt nhau với hiệu suất cao.
Khả năng chịu tải tốt, đặc biệt ở các modul lớn.
Độ bền cao khi được nhiệt luyện đúng chuẩn.
Hoạt động êm ở dạng răng xoắn hoặc hypoid.

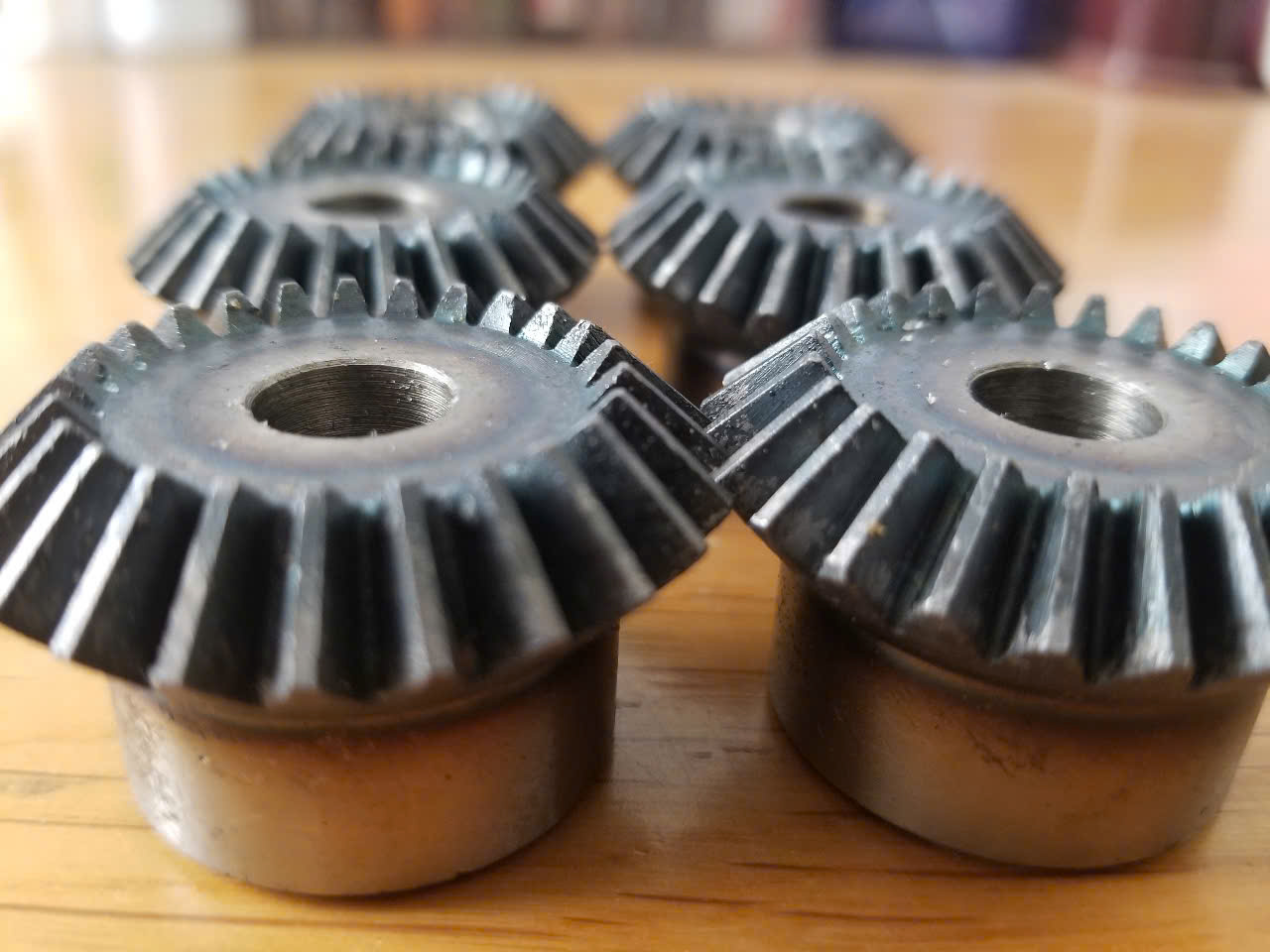

Ứng dụng:
Hộp số công nghiệp.
Cầu xe ô tô, xe tải.
Máy công cụ, máy gia công gỗ.
Hệ thống truyền động máy móc nông nghiệp.
Cơ cấu truyền động trong hàng hải.
Quy trình sản xuất bánh răng côn modul
Quy trình chế tạo bao gồm:
Thiết kế thông số kỹ thuật (modul, góc côn, số răng, vật liệu).
Chuẩn bị phôi – thường dùng thép C45, SCM420, 20CrMnTi…
Gia công thô bằng tiện hoặc phay để tạo hình nón.
Gia công răng bằng máy phay lăn răng hoặc máy Gleason chuyên dụng.
Nhiệt luyện (tôi, ram, thấm cacbon) để tăng độ cứng.
Mài răng chính xác để giảm độ nhám bề mặt và đảm bảo độ đồng tâm.
Kiểm tra chất lượng bằng thước cặp, máy đo 3D CMM, kiểm tra biên dạng răng.
Các thông số kỹ thuật quan trọng
Modul (m): kích thước răng.
Số răng (z): ảnh hưởng đến tỉ số truyền.
Góc côn (Pitch Angle): quyết định góc giữa các trục.
Chiều rộng răng (Face Width): ảnh hưởng đến khả năng chịu tải.
Vật liệu: quyết định độ bền và tuổi thọ.
Độ cứng bề mặt: sau nhiệt luyện, thường đạt 50-62 HRC.
Tiêu chuẩn chế tạo và kiểm định chất lượng
Bánh răng côn modul thường tuân theo các tiêu chuẩn:
ISO 23509 – Thiết kế và hình học bánh răng côn.
AGMA 2003-C10 – Độ chính xác và kiểm định.
DIN 3965 – Modul và dung sai.
Lưu ý khi lựa chọn bánh răng côn modul
Xác định modul phù hợp với tải trọng và tốc độ.
Chọn loại răng (thẳng, xoắn, hypoid) theo nhu cầu truyền động.
Ưu tiên vật liệu thép hợp kim cho tải nặng.
Đảm bảo dung sai chế tạo đạt chuẩn để tránh mòn sớm.
Sử dụng dầu bôi trơn chất lượng để tăng tuổi thọ.
Kết luận
Bánh răng côn modul là thành phần không thể thiếu trong nhiều hệ thống cơ khí, đặc biệt khi cần truyền động giữa các trục giao nhau. Việc hiểu rõ thông số modul, cấu tạo và quy trình chế tạo giúp kỹ sư thiết kế lựa chọn chính xác, tối ưu hiệu suất và độ bền của cơ cấu.
