Bánh răng trụ

1. Giới thiệu chung về bánh răng trụ

Bánh răng trụ là thành phần then chốt trong nhiều cơ cấu truyền động nhờ khả năng truyền lực hiệu quả giữa các trục song song. Với thiết kế hình trụ đơn giản nhưng hiệu năng cao, loại bánh răng này xuất hiện phổ biến trong các máy móc công nghiệp, hệ thống hộp số, thiết bị nâng hạ và nhiều ứng dụng kỹ thuật khác.

2. Cấu tạo và nguyên lý hoạt động của bánh răng trụ

2.1. Cấu tạo cơ bản

Một bánh răng trụ bao gồm các thành phần chính sau:

• Vành răng: chứa các răng được phân bố đều quanh chu vi.

• Lỗ lắp trục (bore): phần trung tâm để gắn bánh răng lên trục.

• Răng: có hình dạng đối xứng, dạng thẳng hoặc nghiêng tùy vào loại bánh răng.

• Chiều rộng răng (face width): ảnh hưởng đến khả năng truyền tải và độ bền mỏi.

Các thông số cơ bản của bánh răng trụ:

Trong cơ cấu truyền động, bánh răng trụ hoạt động dựa trên nguyên lý ăn khớp giữa các răng. Khi một bánh răng quay, răng của nó sẽ đẩy vào răng của bánh răng còn lại, truyền mô-men xoắn từ trục này sang trục kia. Truyền động này giúp chuyển đổi tốc độ, mô-men hoặc hướng quay.

Hiệu suất truyền động có thể lên đến 98–99% nếu được bôi trơn và căn chỉnh chính xác.

3. Phân loại bánh răng trụ

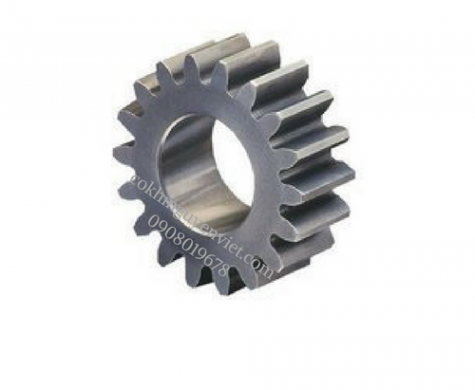

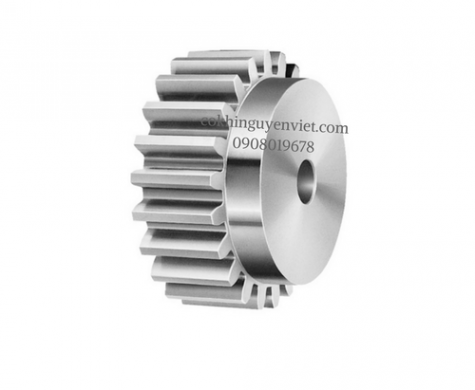

3.1. Bánh răng trụ răng thẳng (Spur Gear)

• Cấu tạo: các răng được bố trí song song với trục.

• Đặc điểm: truyền lực tốt, chế tạo đơn giản, hiệu suất cao.

• Nhược điểm: gây ồn khi vận hành ở tốc độ cao.

• Ứng dụng: máy công cụ, cơ cấu nâng hạ, hộp số xe tải.

3.2. Bánh răng trụ răng nghiêng (Helical Gear)

• Cấu tạo: các răng được nghiêng một góc so với trục (góc xoắn β).

• Ưu điểm: truyền lực êm, giảm rung động, chịu tải lớn hơn răng thẳng.

• Nhược điểm: tạo lực dọc trục, yêu cầu ổ trục chịu lực dọc.

• Ứng dụng: hộp số ô tô, máy ép, hệ thống truyền lực chính xác.

4. Tính bền bánh răng theo tiêu chuẩn AGMA / ISO

Các yếu tố cần xem xét:

• Ứng suất tiếp xúc (σH): dùng để tính khả năng chống mòn pitting.

• Ứng suất uốn (σF): đánh giá độ bền mỏi chân răng.

• Hệ số tải trọng động: ảnh hưởng của va đập, rung động.

• Hệ số hình học: phụ thuộc vào tỉ số truyền và số răng.

Khi thiết kế, các kỹ sư thường sử dụng phần mềm chuyên dụng như KISSsoft, MASTA, Inventor Gear Generator để mô phỏng và kiểm tra độ bền bánh răng.

5. Gia công và vật liệu chế tạo bánh răng trụ

5.1. Vật liệu phổ biến

• Thép hợp kim tôi luyện (20CrMnTi, 18CrNiMo7-6): độ cứng cao, chịu mài mòn tốt.

• Thép carbon (S45C, C45): giá thành rẻ, dễ gia công.

• Gang cầu, đồng, nhôm: dùng cho ứng dụng nhẹ, yêu cầu thấp.

5.2. Công nghệ gia công

• Phay răng bằng dao lăn (hobbing): phổ biến nhất, chính xác cao.

• Chuốt răng (shaping): dùng khi răng khó tiếp cận.

• Mài răng (gear grinding): hoàn thiện răng chính xác, dùng cho bánh răng cao cấp.

• Nhiệt luyện (tôi, thấm carbon): nâng cao độ cứng và tuổi thọ.

6. Ứng dụng thực tiễn của bánh răng trụ

Bánh răng trụ được sử dụng rộng rãi trong:

• Hộp số ô tô, xe máy

• Cơ cấu nâng – hạ, cầu trục

• Máy tiện, máy phay, robot công nghiệp

• Băng tải, truyền động vít me

7. Ưu điểm và hạn chế của bánh răng trụ

Ưu điểm:

• Thiết kế đơn giản, dễ chế tạo.

• Hiệu suất truyền động cao.

• Dễ bảo trì và thay thế.

Hạn chế:

• Bánh răng răng thẳng gây tiếng ồn lớn ở tốc độ cao.

• Bánh răng răng nghiêng tạo lực dọc trục, cần hệ thống ổ trục phức tạp hơn.

8. Những lưu ý khi thiết kế và sử dụng bánh răng trụ

• Luôn kiểm tra mô đun và tỷ số truyền phù hợp với tải trọng.

• Sử dụng vật liệu và xử lý nhiệt thích hợp để đảm bảo tuổi thọ.

• Đảm bảo bôi trơn đầy đủ để giảm ma sát và mài mòn.

• Dùng bánh răng răng nghiêng khi yêu cầu hoạt động êm và chịu tải cao.

9. Kết luận

Bánh răng trụ là giải pháp truyền động hiệu quả và phổ biến trong ngành cơ khí chế tạo. Từ những ứng dụng đơn giản đến những hệ thống cơ khí chính xác, bánh răng trụ luôn giữ vai trò then chốt nhờ tính hiệu quả, dễ chế tạo và độ bền cao. Việc hiểu rõ nguyên lý, cách tính toán, và công nghệ chế tạo sẽ giúp các kỹ sư tối ưu hóa thiết kế cũng như đảm bảo hiệu suất cho hệ thống truyền động.
