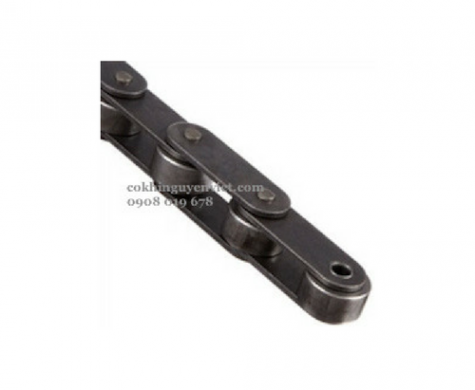

XÍCH BƯỚC ĐÔI

Xích bước đôi là gì?

Xích bước đôi (Double Pitch Chain) là một loại xích con lăn có khoảng cách giữa các chốt (bước xích) gấp đôi so với xích tiêu chuẩn cùng kích cỡ con lăn. Loại xích này được thiết kế nhằm đáp ứng nhu cầu truyền tải ở tốc độ vừa phải nhưng yêu cầu chiều dài bước lớn, giúp tiết kiệm khối lượng xích, giảm chi phí và kéo dài tuổi thọ trong một số ứng dụng nhất định.

Trong công nghiệp, xích bước đôi được sử dụng phổ biến trong hệ thống băng tải, máy đóng gói, dây chuyền chế biến thực phẩm, thiết bị nông nghiệp và nhiều lĩnh vực khác.

Khái niệm và đặc điểm kỹ thuật

Khái niệm

• Xích bước đôi là loại xích có Pitch (bước xích) gấp đôi so với tiêu chuẩn ANSI hoặc ISO tương ứng.

• Vẫn sử dụng con lăn và ống lót tương tự như xích tiêu chuẩn, nhưng số mắt xích trên một mét ít hơn.

Đặc điểm nhận dạng

• Bước xích lớn, khoảng cách giữa hai chốt dài.

• Con lăn có thể bằng kích thước của xích tiêu chuẩn hoặc to hơn (tùy loại).

• Có loại xích bước đôi con lăn tiêu chuẩn và xích bước đôi con lăn lớn (Double Pitch Large Roller Chain).

Cấu tạo xích bước đôi

Cấu tạo cơ bản gồm:

1. Con lăn (Roller): tiếp xúc trực tiếp với đĩa xích, giúp giảm ma sát.

2. Ống lót (Bushing): chứa chốt xích, tạo chuyển động quay cho con lăn.

3. Chốt xích (Pin): chịu lực kéo, kết nối các mắt xích.

4. Bản xích trong & ngoài (Inner & Outer Plate): tạo khung liên kết, chịu lực căng.

Phân loại xích bước đôi

Có thể chia thành 3 loại chính:

• Xích bước đôi con lăn tiêu chuẩn: phù hợp cho truyền động tốc độ thấp và tải nhẹ.

• Xích bước đôi con lăn lớn: dùng cho băng tải, giúp giảm ma sát và tăng tuổi thọ.

• Xích bước đôi có gá phụ kiện: dùng để gắn vấu, gá, khay… phục vụ băng tải đặc thù.

Ưu điểm của xích bước đôi

• Tiết kiệm chi phí: ít mắt xích hơn so với xích tiêu chuẩn cho cùng chiều dài.

• Khối lượng nhẹ hơn: giảm tải cho hệ thống.

• Tuổi thọ cao: trong ứng dụng tốc độ thấp và tải nhẹ, ít hao mòn.

• Dễ bảo trì: tháo lắp đơn giản, thay thế nhanh.

• Đa dạng ứng dụng: từ cơ khí chế tạo, nông nghiệp, thực phẩm, đóng gói…

Nhược điểm cần lưu ý

• Không phù hợp cho truyền động tốc độ cao.

• Sức bền kém hơn xích tiêu chuẩn cùng kích cỡ nếu chạy tải nặng.

• Khoảng cách bước lớn có thể gây rung lắc ở một số ứng dụng.

Ứng dụng của xích bước đôi

• Ngành thực phẩm: băng tải vận chuyển hộp, chai, bao bì.

• Ngành đóng gói: máy dán thùng, máy đóng gói tự động.

• Ngành nông nghiệp: máy gặt, máy cày, máy thu hoạch.

• Ngành cơ khí: băng tải linh kiện, dây chuyền lắp ráp.

Tiêu chuẩn kỹ thuật phổ biến

• ANSI Double Pitch Roller Chain (ANSI B29.3): tiêu chuẩn Mỹ.

• ISO 606: tiêu chuẩn quốc tế.

• Ký hiệu thường gặp: C2040, C2050, C2060H, C2080H…

  • Chữ C: chỉ loại xích bước đôi.

  • Số: kích cỡ dựa theo chuẩn ANSI.

  • H: loại tải nặng (Heavy Duty).

Cách chọn mua xích bước đôi phù hợp

• Xác định bước xích: dựa theo tải trọng, tốc độ và kích thước đĩa xích.

• Chọn loại con lăn: tiêu chuẩn hay con lăn lớn.

• Chọn vật liệu: thép hợp kim, thép không gỉ, hoặc thép mạ kẽm tùy môi trường.

• Kiểm tra tiêu chuẩn: ưu tiên xích đạt chuẩn ANSI hoặc ISO.

• Chọn thương hiệu uy tín: DID, Tsubaki, Renold, hoặc nhà sản xuất cơ khí trong nước đạt chuẩn.

Bảo dưỡng xích bước đôi

• Bôi trơn định kỳ: giúp giảm ma sát, chống mài mòn.

• Kiểm tra độ giãn: thay khi giãn quá 3% chiều dài ban đầu.

• Vệ sinh sạch sẽ: tránh bụi bẩn bám vào con lăn.

• Kiểm tra đĩa xích: tránh mòn răng gây trượt.

Kết luận

Xích bước đôi là giải pháp hiệu quả và tiết kiệm cho nhiều hệ thống băng tải và truyền động tốc độ thấp. Việc lựa chọn đúng loại xích, tuân thủ tiêu chuẩn kỹ thuật và bảo dưỡng đúng cách sẽ giúp nâng cao hiệu suất, kéo dài tuổi thọ thiết bị và tối ưu chi phí vận hành.
