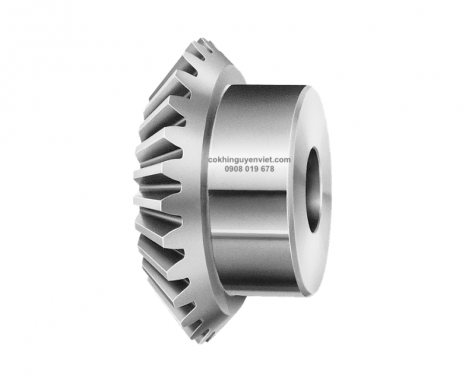

BÁNH RĂNG CÔN - MODUL 2
Mô đun : M = 2
Tỉ lệ :
1:1
Vật liệu : Thép Cacbon cơ khí, S45C
Số răng | A | B | C | D | E | F | G | H | I |
15 | 20 | 32.83 | 25 | 10.0 | 25 | 17.81 | 27.82 | 9 | 8 |
18 | 22 | 38.83 | 31 | 11.5 | 31 | 19.36 | 32.07 | 10 | 10 |
20 | 25 | 42.83 | 34 | 14.0 | 35 | 22.35 | 36.36 | 11 | 10 |
24 | 28.5 | 50.83 | 39 | 15.0 | 41 | 25.48 | 42.44 | 13 | 12 |
25 | 30.5 | 52.83 | 43 | 18.0 | 45 | 27.78 | 45.41 | 13 | 12 |
30 | 33.5 | 62.83 | 50 | 18.5 | 53 | 31.30 | 51.98 | 15 | 12 |
*** Gia công theo yêu cầu lỗ, then, taro cho bánh răng côn - modul 2:
- d: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
